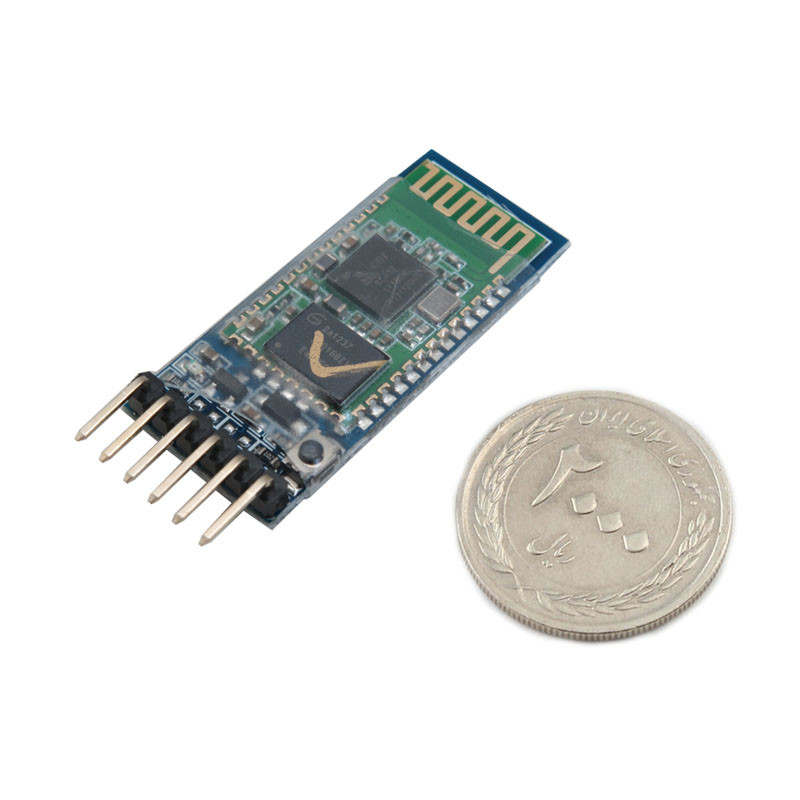

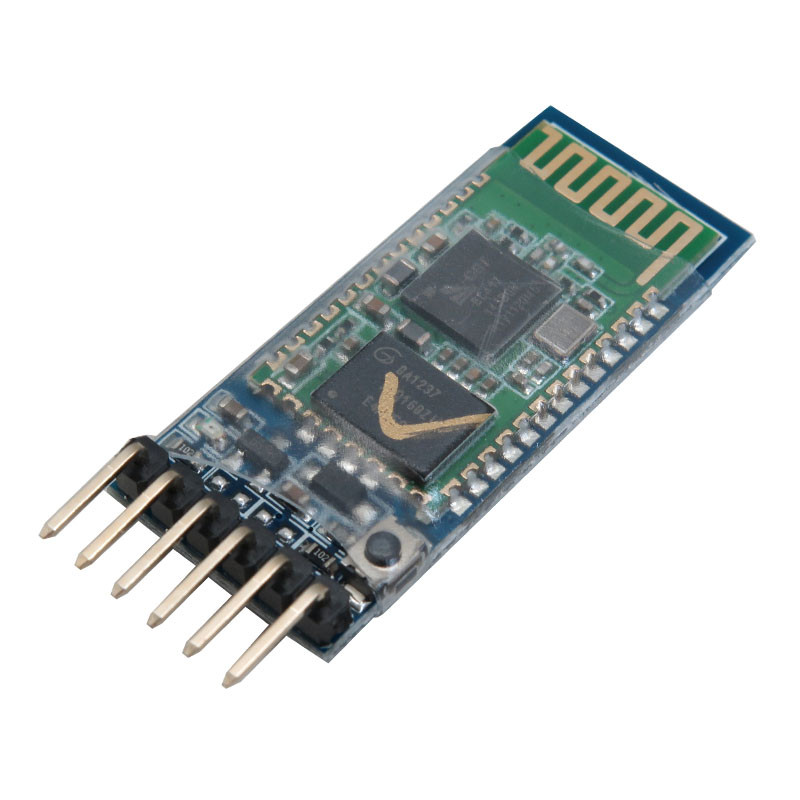

ماژول HC-05 یک ماژول سریال بلوتوث است. این ماژول برای تبدیل پورت سریال به بلوتوث مورد استفاده قرار می گیرد. به عبارتی با استفاده از این ماژول می توانیم از طریق بلوتوث یک ارتباط سریال مجازی (به طور بی سیم) بین دو دستگاه یا MCU ایجاد کنیم. پس توجه داشته باشید که این ماژول برای ارسال فایل مناسب نیست.
ماژول HC-05 به طور پیش فرض در حالت Slave کار میکند و در این حالت فقط می تواند مورد جستجو قرار گیرد و به درخواستهای ارتباط پاسخ مثبت یا منفی دهد اما نمی تواند درخواست دهنده یا برقرار کننده ارتباط باشد.
وقتی آن را به منبع تغذیه وصل کنید، ماژول منتظر می ماند تا دستگاه درخواست برقراری ارتباط دهد پس از آن با دستگاه ارتباط برقرار می کند و یا به عبارتی در حالت Pairing قرار می گیرد.

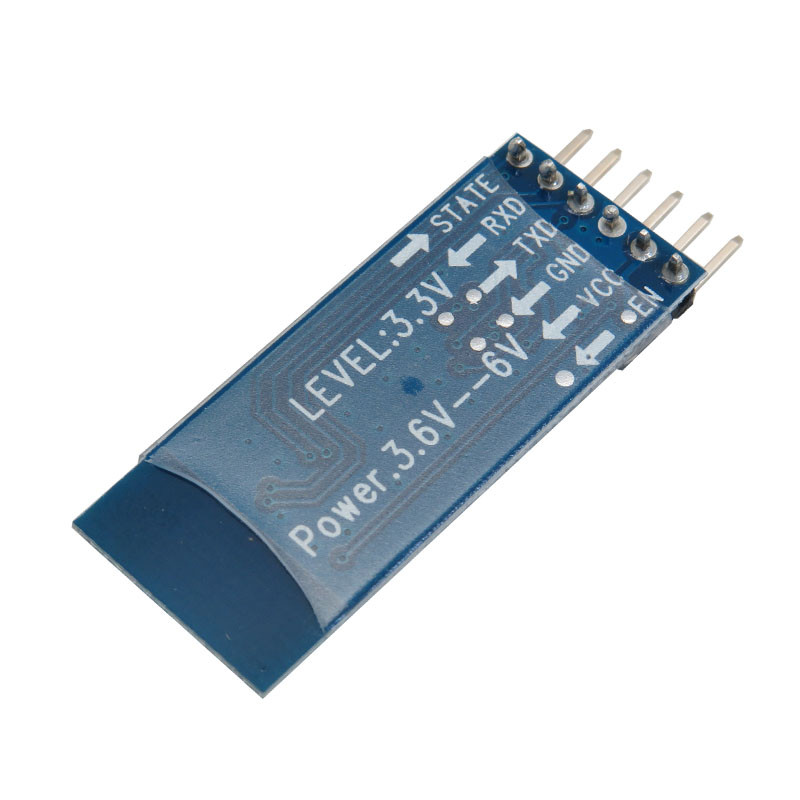

توسط پایه TXD، می توان اطلاعاتی که از پایه بلوتوث دریافت می شود را از طریق پروتکل سریال ارسال کرد و اگر هدف دادن اطلاعات به ماژول باشد، از طریق پایه RXD اطلاعات را با پروتکل سریال به ماژول انتقال داد تا ماژول اطلاعات را از طریق بلوتوث ارسال کند.
