/ماژول نمایشگر مدل RGB_Graphical_LCD کد 240x240_SPI

ماژول نمایشگر مدل RGB_Graphical_LCD کد 240x240_SPI

برند:متفرقه
گارانتی اصالت و سلامت فیزیکی کالا
ناموجود
دیدن محصولات مرتبط
مشخصات

ابعاد

3.9x2.3x1.2 میلی‌متر

قابلیت ها

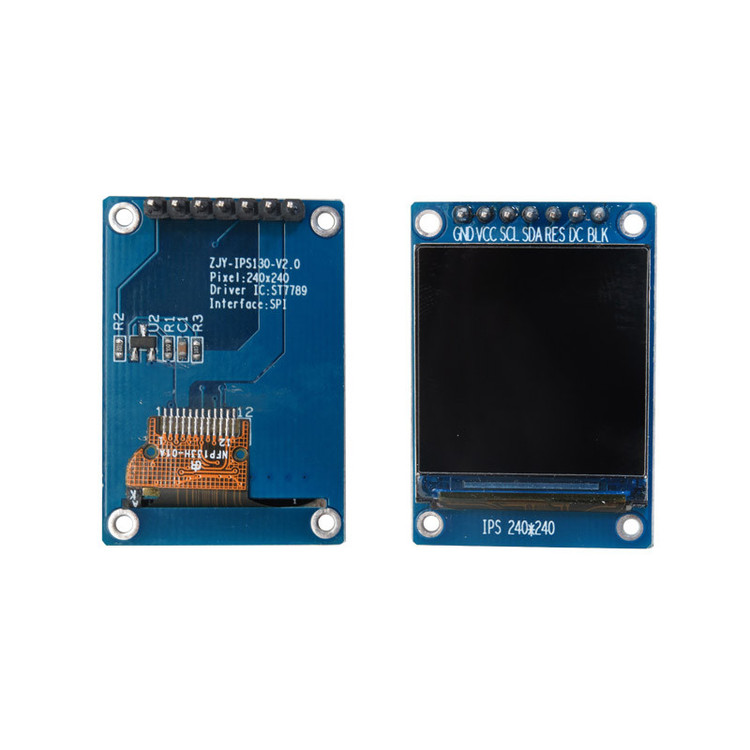

تمام رنگی (قابلیت نمایش 65 هزار رنگ) وضوح 240 در 240 پیکسل سایز تصویر 1.3 اینچ پروتکل ارتباطی SPI نیاز به 4 سیم دیتا (سازگار با آردوینو، Arm، AVR، Esp و ...) مدل درایور: ST7789 ولتاژ کاری: 3.3 ولت (نیاز به تقسیم ولتاژ برای اتصال به آردوینو) تراکم

اقلام همراه

8 عدد مقاومت برای تقسیم ولتاژ 5 به 3.3

سایر توضیحات

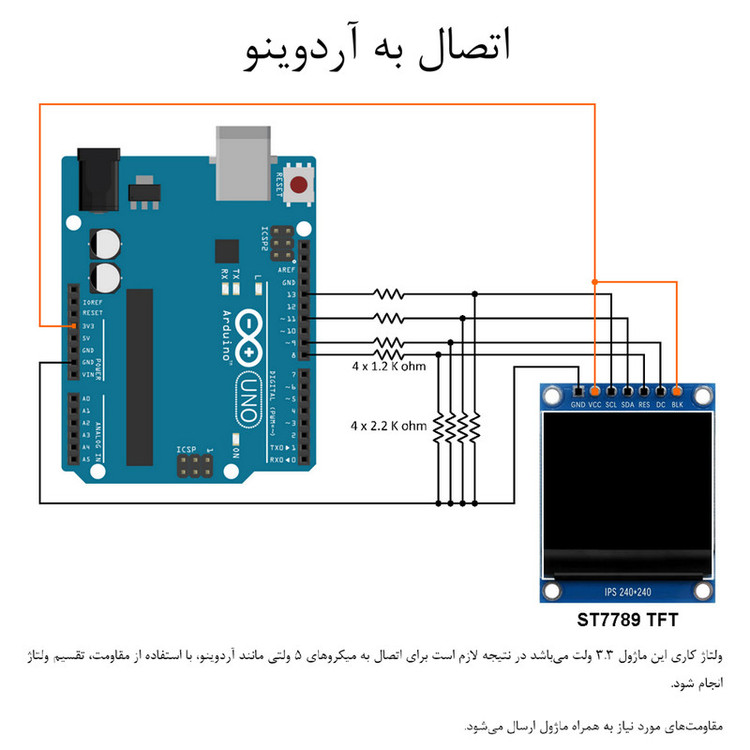

برای دریافت کتابخانه و کد نمونه‌ی آردوینو می‌توانید به پشتیبان شرکت (آی دی موجود در بسته) پیام دهید. دقت شود که ولتاژ کاری این ماژول 3.3 ولت است و برای اتصال به میکروکنترلرهای 5 ولتی مانند آردوینو، مانند تصویر باید تقسیم ولتاژ انجام شود. لطفا در هنگام خ

توضیحات

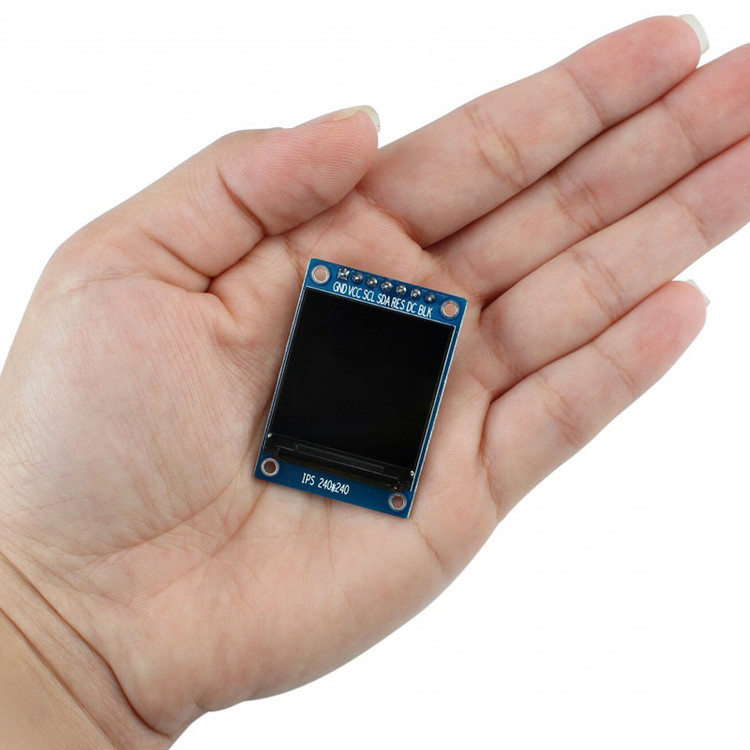

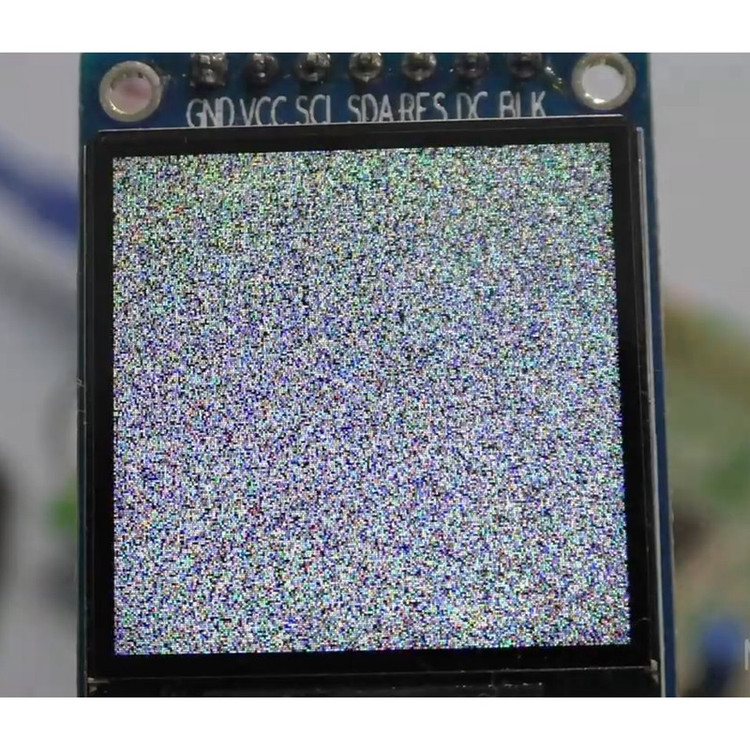

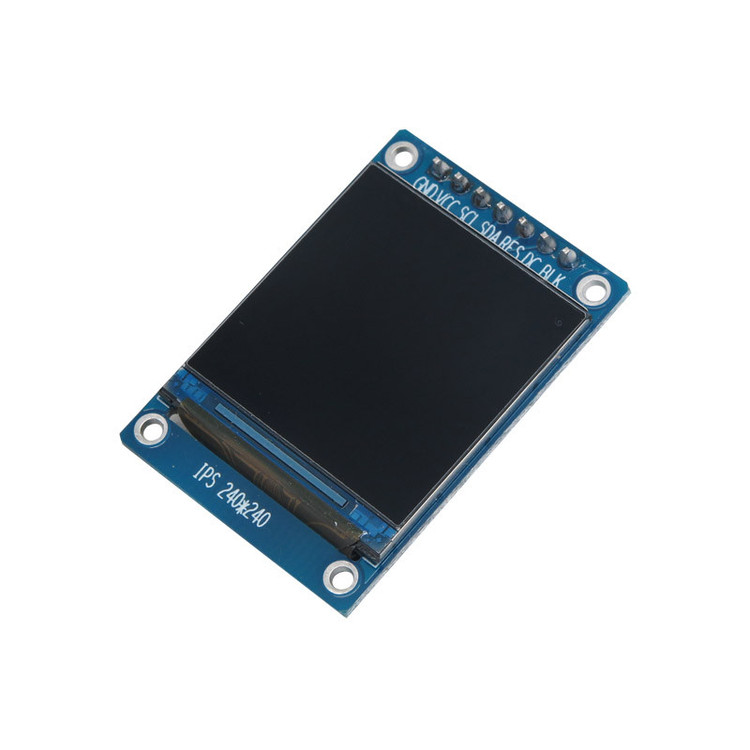

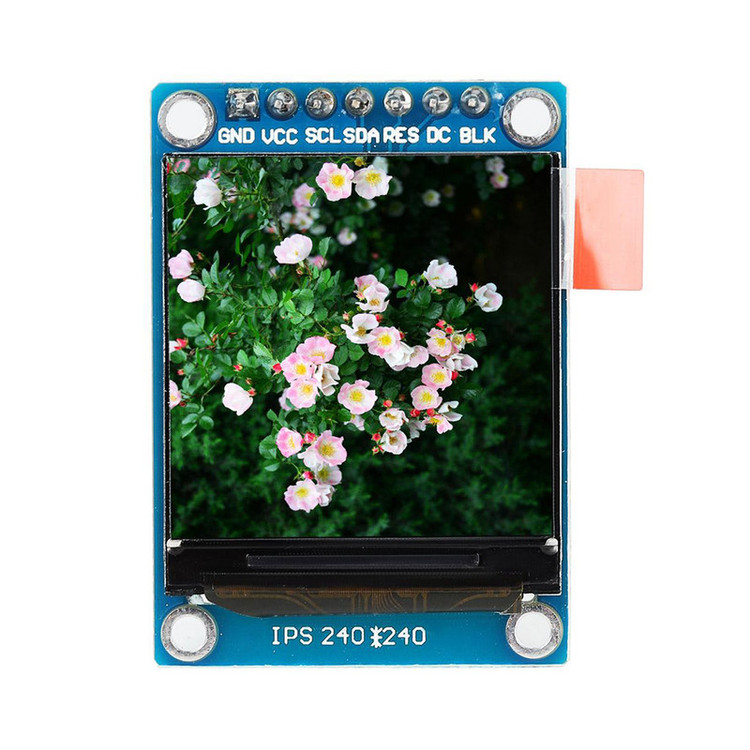

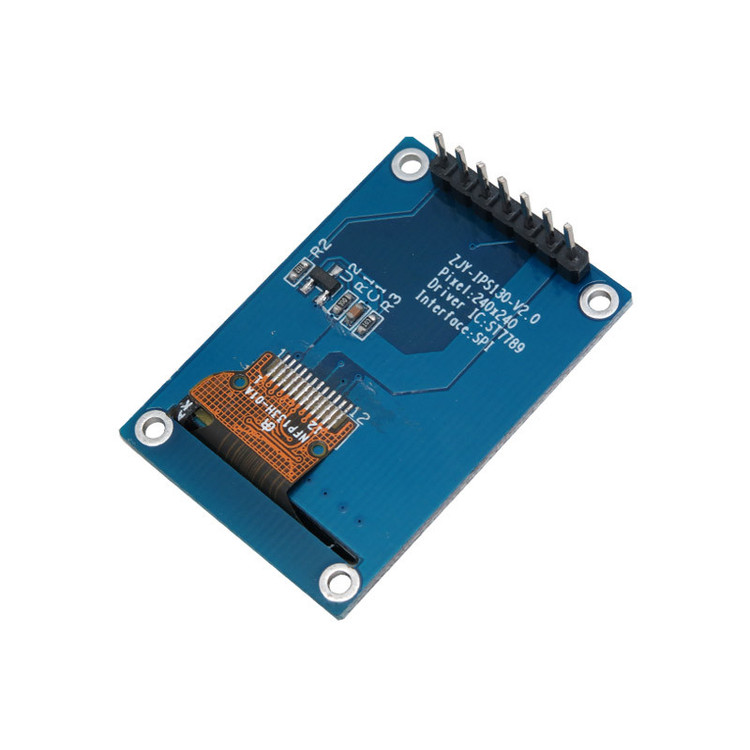

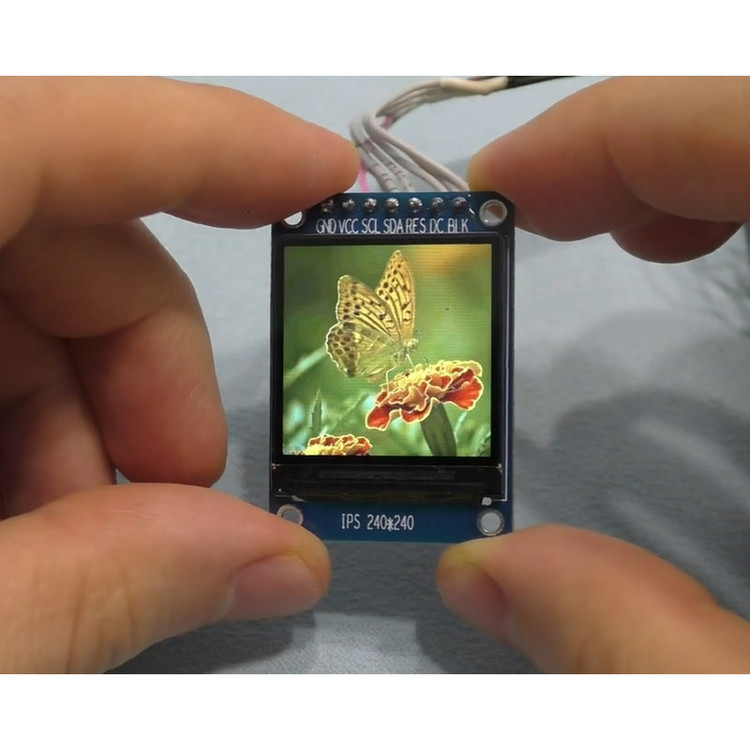

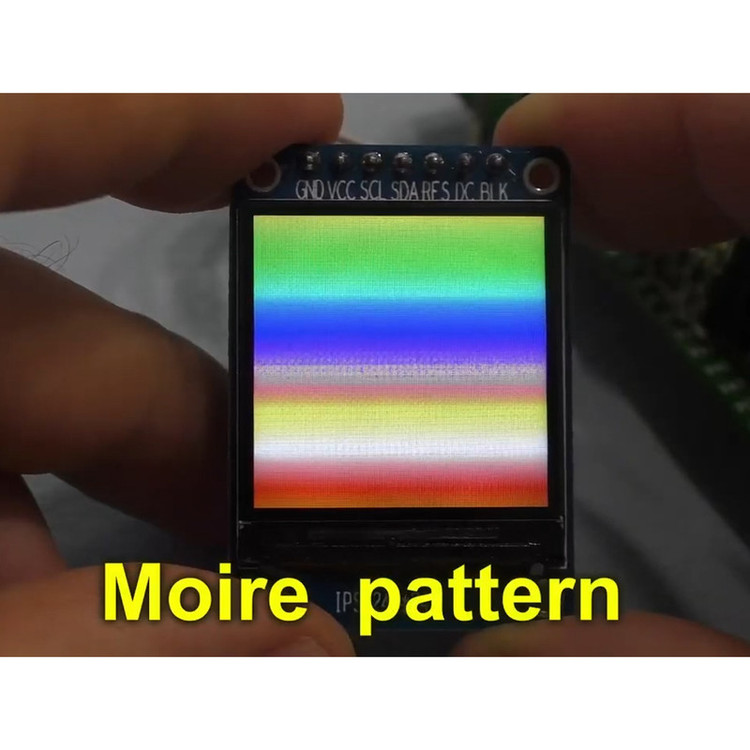

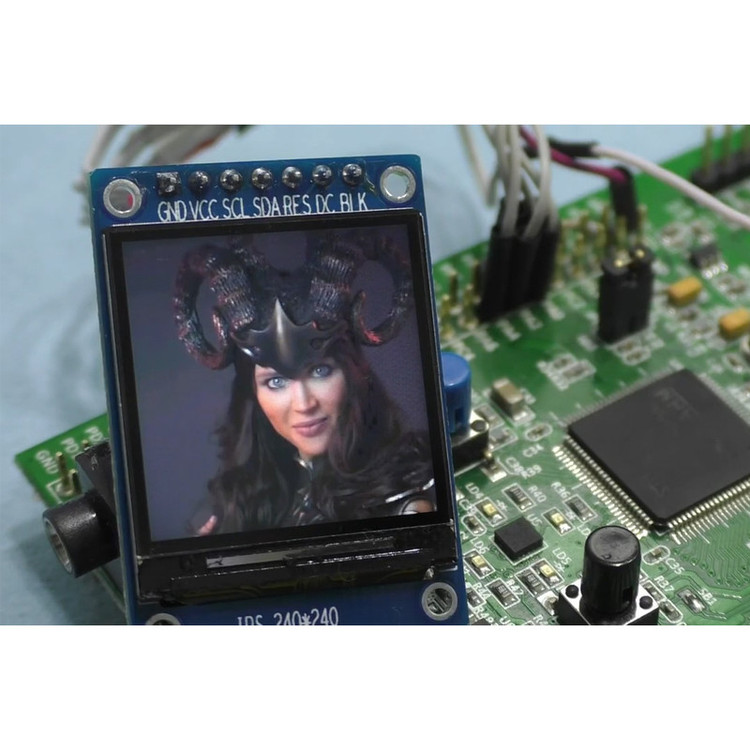

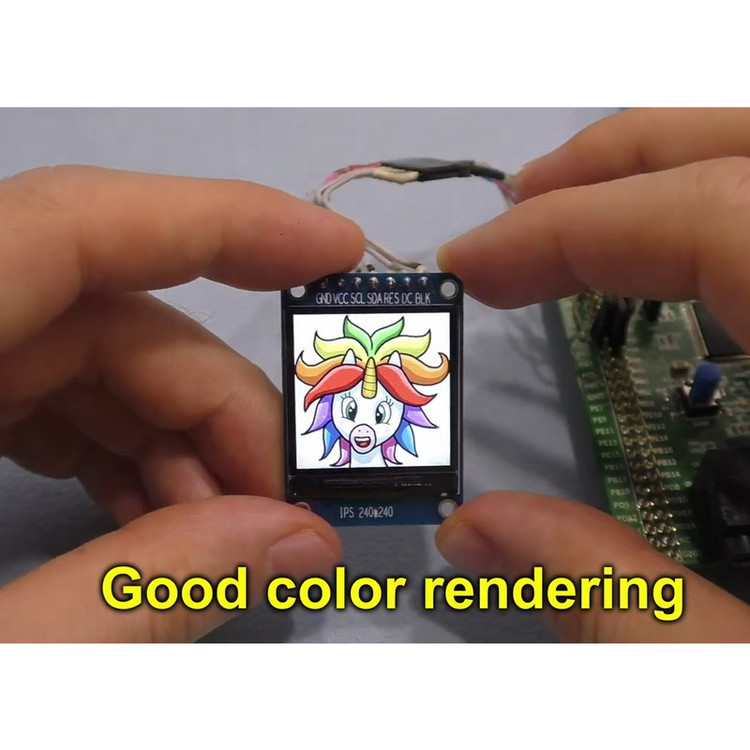

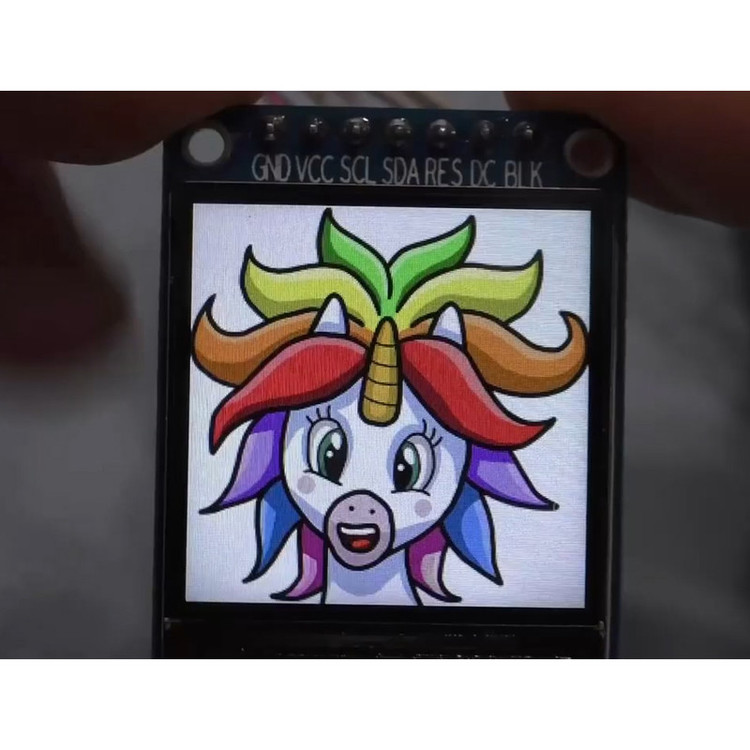

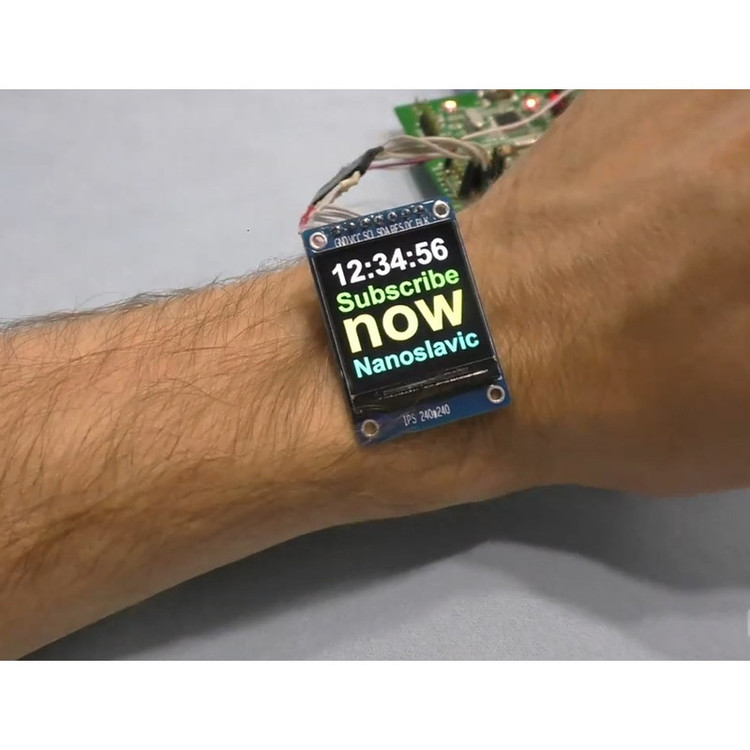

ماژول‌های نمایشگر در پروژه‌های میکروکنترلر و ساخت دستگاه‌های گوناگون کاربرد زیادی دارند. این مدل، یک صفحه نمایش رنگی از نوع LCD IPS با سایز 1.3اینچ، وضوح تصویر 240 در 240 پیکسل و قابلیت نمایش 65 هزار رنگ است. پروتکل ارتباطی این ماژول SPI بوده و با میکروکنترلرهایی که از پروتکل پشتیبانی می‌کنند سازگار است. مدل درایور این صفحه ST7789 است که با جستوجوی نام آن، می‌توانید دیتاشیت و راهنمای استفاده را ببینید. برای راه‌اندازی این ماژول لازم است 4 پین دیتا به میکروکنترلر متصل شوند. دو پایه هم برای تغذیه‌ی ماژول مورد نیاز است. دقت شود که ولتاژ کاری این ماژول 3.3 ولت است و Vcc باید به پین 3.3v متصل شود. برای نمونه نحوه‌ی اتصال به بورد آردوینوی اونو را در تصاویر موجود است. در صورتی که میکروکنترلر مورد استفاده 5 ولتی است (مانند اکثر بوردهای آردوینو)، لازم است ولتاژ پایه‌های دیتا را نیز با استفاده از مقاومت و تقسیم ولتاژ به حدود 3 ولت کاهش دهید. نحوه‌ی انجام این کار نیز در تصویر نمونه اتصال آمده است. 8 عدد مقاومت برای انجام این کار به همراه ماژول ارسال می‌شود. با قرار دادن مقاومت مابین پین های BLK و GND می‌توانید نور پس زمینه ماژول را کنترل کنید و در صورت قرار ندادن مقاومت نور پس زمینه در حداکثر قرار می‌گیرد. کیفیت نمایش در تصاویر کالا قابل مشاهده است.
