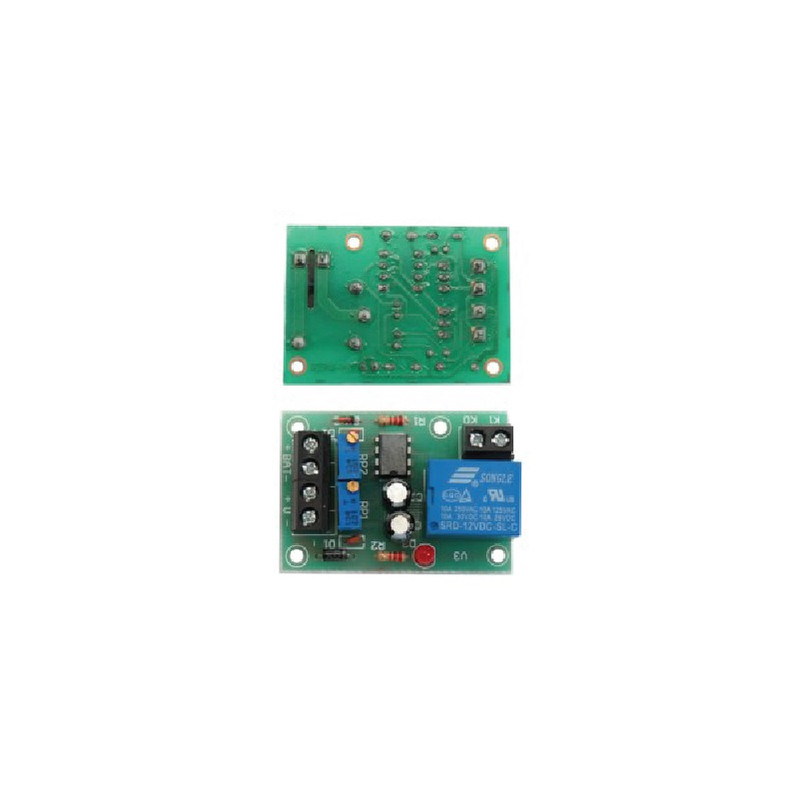

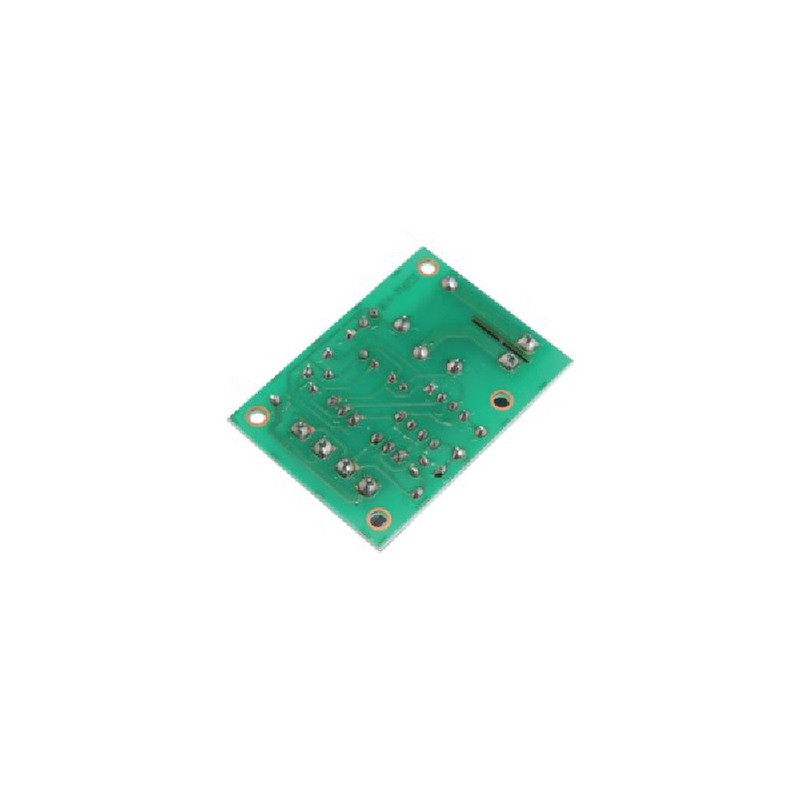

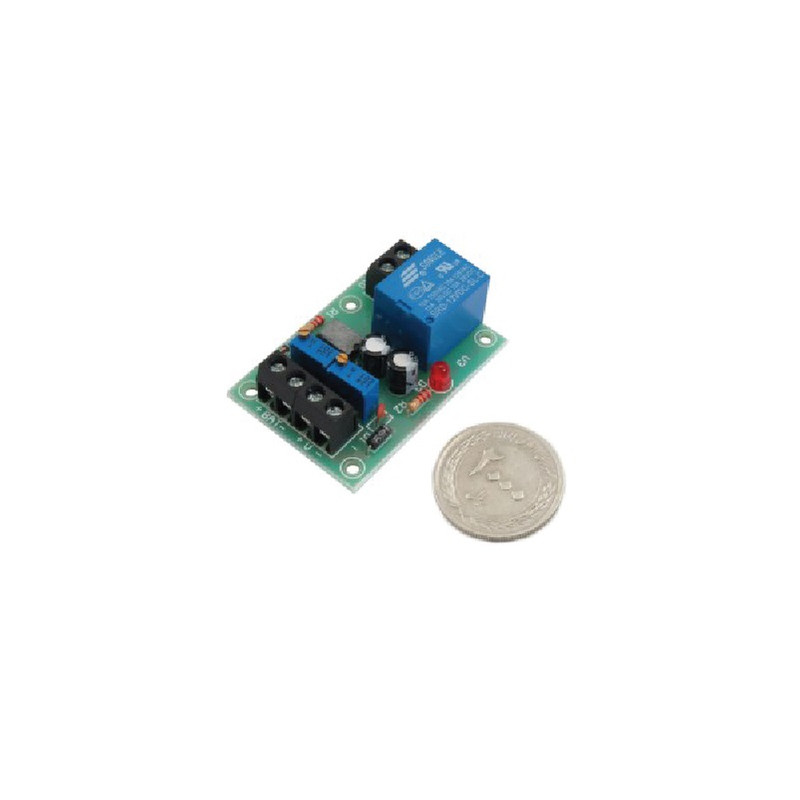

دستهبندی: برد کنترل شارژ باتری مدل XH-M601
ابعاد: 50x35x18 میلیمتر
قابلیت ها: ولتاژ تغذیه : 13.8 ولت الی 14.8 ولت
ولتاژ کاری رله : 12.4 ولت
ولتاژ قطع رله : 14.8 ولت
ولتاژ شارژ :12 ولت
دارای پتانسیومتر تنظیم

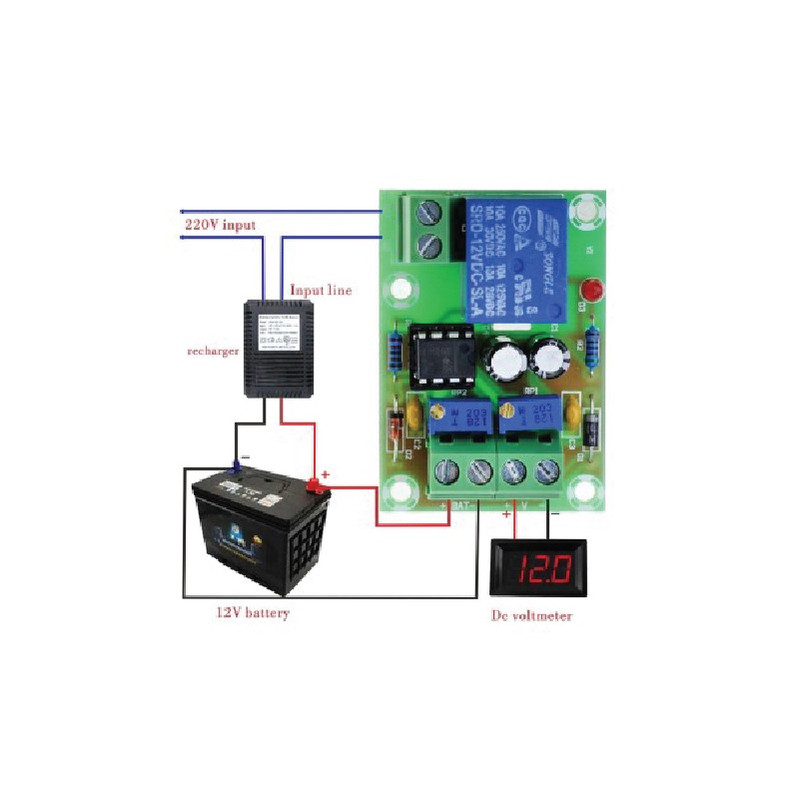

سایر توضیحات: راهنمای تنظیم برد کنترل اتوماتیک شارژ باطری با استفاده از منبع تغذیه dc متغیر و ولت متر :
پتانسیومتر RP1 را بطور کامل بر خلاف جهت عقربه های ساعت بچرخانید (حدود 20 دور )
پتانسیومتر RP2 را بطور کامل در جهت عقربه های ساعت بچرخانید ( حدود 20 دور )
ولتاژ من
